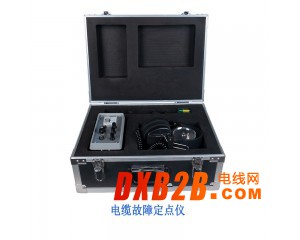

XHDD503电缆故障定位仪是利用声学的方法确定电缆故障点，借助于冲击放电发生器产生电子闪络，该电子闪络波的声磁信号经相应探头拾取并放大,由听觉和视觉判断来确定电缆故障点的位置，即完成电缆故障点粗测范围内的定位任务。
主要技术指标
（1）可同步接收故障点放电时产生的声波和电磁波，用于确定电缆故障点位置。
（2）放大倍数：50万倍。
（3）工作电压：±9V±20%
（4）静态电流：＜10mA
（5）接收信号：故障点放电时的振动和磁场信号
（6）输出阻抗：350Ω
（7）定位精度：0.2m
